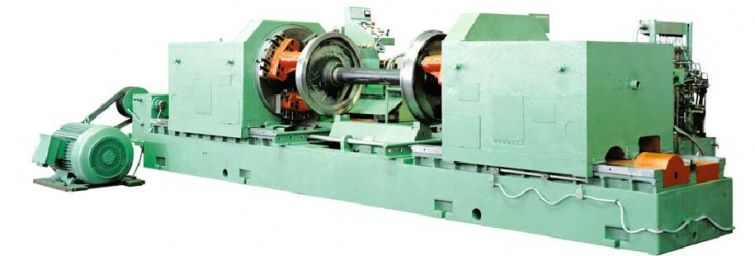

Станок для накатки осей КЖ1843.
СТАНОК ТОКАРНО-НАКАТНОЙ МОДЕЛИ КЖ1843.02
Предназначен для обточки и накатки средней и подступичной частей вагонных осей с диаметром до 250 мм.
Особенности конструкции
Ось устанавливается в центра бабок и поджимается с помощью гидроцилиндра правой бабки. Ось приводится во вращение с помощью патрона закреплённого на шпинделе. Станина с продольными и поперечными рёбрами имеет три плоские направляющие.
Правая бабка с вращающимся центром, пиноль правой бабки перемещается к изделию и от изделия от гидроцилиндра.
Накатные суппорты смонтированы попарно на одной общей каретке и имеют возможность перемещаться вдоль оси станка по Т-образным пазам. Продольная подача и ускоренный ход суппорта осуществляется от гидроцилиндра. Гидроцилиндры накатных суппортов включены по дифференциальному способу.
Передние и задние ролики расположены строго друг против друга.
